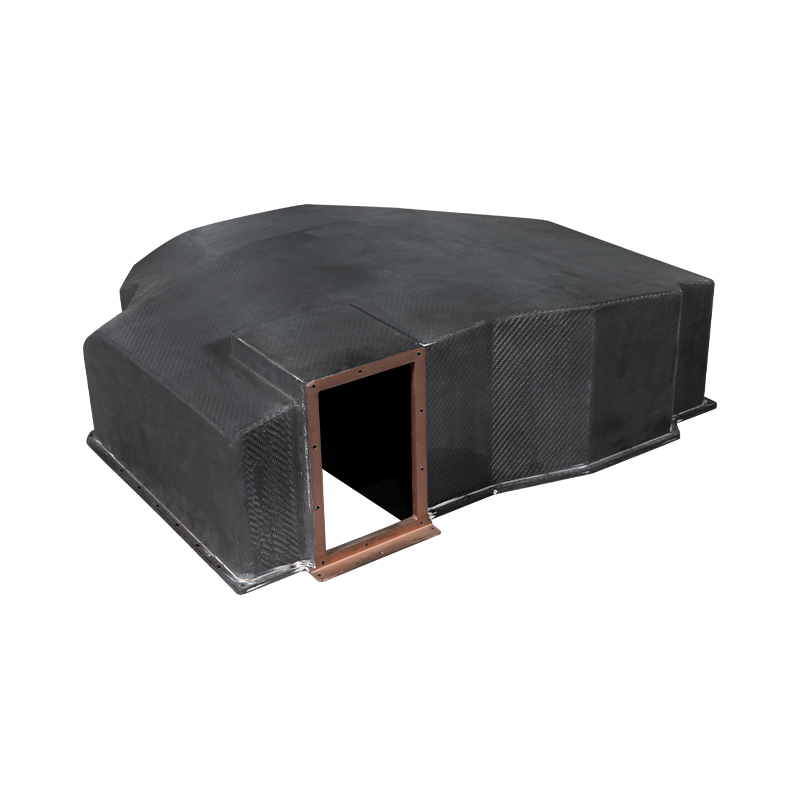

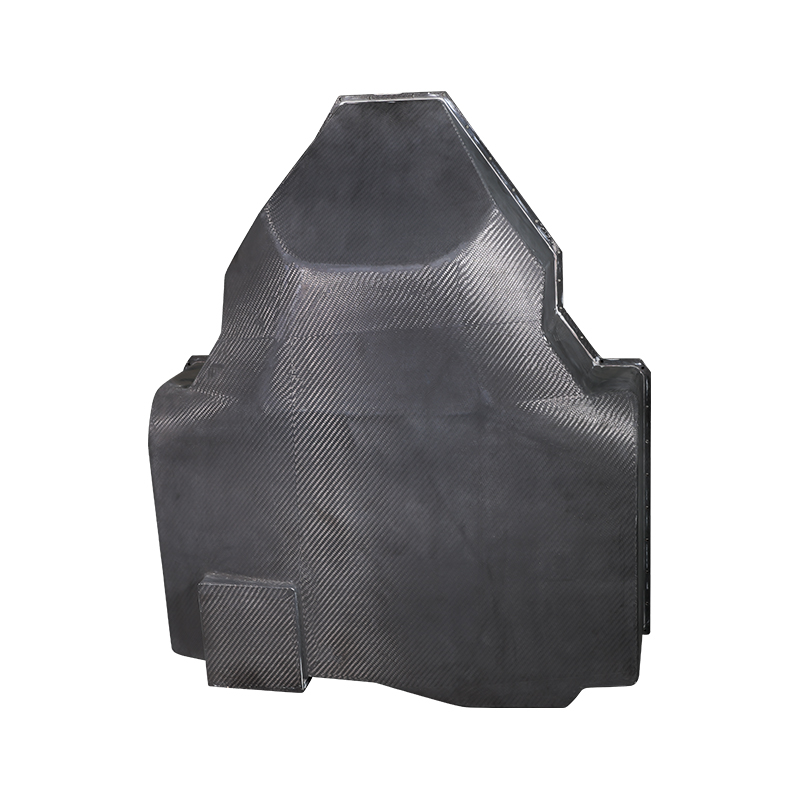

specialtillverkad Kolfiber Drönare Extern Canopy Huva Head Cover
Hem / Produkt / Specialformade delar / Flyg- / Kolfiber Drönare Extern Canopy Huva Head Cover
  • Kolfiber Drönare Extern Canopy Huva Head Cover
  • Kolfiber Drönare Extern Canopy Huva Head Cover
  • Kolfiber Drönare Extern Canopy Huva Head Cover
  • Kolfiber Drönare Extern Canopy Huva Head Cover

Kolfiber Drönare Extern Canopy Huva Head Cover

Det kan minska vikten på flygplanets struktur med cirka 15% ~ 20% och öka den effektiva belastningen; det kan också förenkla UAV-processutrustningen, minska monteringsarbetet, förkorta tillverkningscykeln och minska kostnaden för hela flygplanets livscykel. Parametrar kan anpassas.

Kontakta oss
Tidigare：Landningsställ för obemannat luftfarkost (UAV) av kolfiberNästa：Kolfiber drönarskal
omfattning
UAV YTTRE HÅLLARE · FLYGPLATSGRAD
Kolfiber Drönare Extern Canopy Huva Head Cover
Vikt (typiskt) 42-68g
Väggtjocklek 0,6-1,2 mm
Servicetemp -40 till 110°C
Strukturell översikt
Prepreg kolfiberkapell tillverkad via matchad metallgjutning eller autoklavhärdning. Toray T700 3K twilltyg med epoxiharts med hög seghet. Dragmodul 65 GPa, böjhållfasthet 750 MPa. Designad för DJI M300, Mavic 3, Matrice och anpassade FPV-ramar. Internt spelrum designat för GPS-modul, IMU och nyttolastgränssnittskablar. Ytresistivitet 10-100 ohm per kvadrat för ESD-skydd.
Typ av fiber Toray T700SC 3K 2x2 twill
Hartssystem Epoxi (Tg 135°C)
Fibervolym 57-62 procent
Ytfinish Blank (GU 90) eller matt
Monteringspunkter M2.5 / M3 inbäddade muttrar
1
Kärnfördelar
  • Massreduktion: 70 procent lättare än aluminiumkapell, 50 procent lättare än PC-ABS med samma styvhet
  • Signaltransparens: RF-överföringsförlust under 0,3 dB vid 2,4 GHz och 5,8 GHz (icke-ledande beläggning applicerad)
  • Slagtålighet: Ingen sprickutbredning efter 500 g fall från 1,5 m på betong
2
Dimensionsparametrar
  • Längdområde: 55-120 mm (beroende på flygplan)
  • Breddområde: 45-95 mm
  • Höjdområde: 25-55 mm
  • Tolerans: plus/minus 0,15 mm på monteringsytor
  • Dragvinkel: 2 till 3 grader för urtagning
3
Miljömotstånd
  • UV-beständighet: 500 timmar QUV med glansretention över 85 procent
  • Fuktabsorption: mindre än 0,1 procent efter 7 dagars nedsänkning
  • Kemisk beständighet: Opåverkad av bränsle, olja och vanliga rengöringsmedel
Integrations- och monteringsanvisningar
Monteringsskruvar bör använda nylonbricka för att förhindra galvanisk korrosion mellan flygplansskrov av kol och aluminium.
Förborrade hål diameter 2,2 mm för M2-skruvar; försänkningsvinkel 100 grader för plan montering.
EMI packningskanal tillgänglig för avskärmning mot elektromagnetiska störningar från ESC-moduler.
Ventilationsöppningar kan integreras under gjutning för batteri eller ESC kylluftflöde.
Kompatibilitetsmatris
Kompatibel med DJI M300 RTK, M350, Mavic 3 Enterprise, Autel EVO II och anpassade 7-tums till 10-tums FPV-ramar.
Design för åtkomstdörr för nyttolast tillgänglig för släppmekanism eller sekundär kamerautsprång.
Anpassade urtag för antenner (SMA, u.FL) och USB/HDMI-portar som stöds med MOQ 50-enheter.
Hanterings- och underhållsprotokoll
01. Rengöring — Använd isopropylalkohol (70 procent) med en luddfri trasa. Sänk inte ned i vätska.
02. Inspektion — Kontrollera om delaminering sker genom tapptest före varje flygning. Matt ljud indikerar separation.
03. Reparation — Små sprickor fyllda med epoxiharts. Byt ut locket om stötskadan överstiger 15 mm spricklängd.
04. Förvaring — Förvaras borta från direkt solljus när den inte används. UV klarlack förlänger livslängden till 2 000 flygtimmar.
Typiska applikationer
Drönare för industriell inspektion Jordbrukssprutning UAV Sök- och räddningsflygplan FPV racing freestyle covers LiDAR kartläggningsplattformar
Blockerar kolfiber GPS-signalen?
Obelagd kolfiber dämpar RF-signaler. Våra baldakiner inkluderar ett icke-ledande ytskikt (glasfiber eller gelcoat) som minskar signalförlusten till under 0,5 dB, vilket möjliggör GPS- och telemetrimottagning utan externa antenner.
Maximal drifthöjd och temperatur
Höjd upp till 7 000 m. Kontinuerlig drifttemperatur -30°C till 85°C. Kortvarig exponering för 110°C (direkt solljus på mörka ytor).
Anpassad formkostnad och ledtid
Aluminiumform: USD 1 800-2 500, ledtid 25-30 dagar. Provskärmar tillhandahålls inom 5 dagar efter färdigställande av formen.
i Alla kapell är 100 procent inspekterade via CMM för hålpositionstolerans. Batchtestrapporter inkluderar Tg, fibervolym och visuell inspektion per IPC-A-600. OEM-märke (lasergravyr) tillgänglig.
