specialtillverkad Epoxiharts glasfiberisoleringsskiva
Hem / Produkt / Prepreg / Epoxiharts glasfiberisoleringsskiva
  • Epoxiharts glasfiberisoleringsskiva
  • Epoxiharts glasfiberisoleringsskiva
  • Epoxiharts glasfiberisoleringsskiva
  • Epoxiharts glasfiberisoleringsskiva

Epoxiharts glasfiberisoleringsskiva

Kontakta oss
Tidigare：Det fanns ingen tidigare produkt.Nästa：Ingen nästa produkt
omfattning
FR-4 / G11-SERIEN

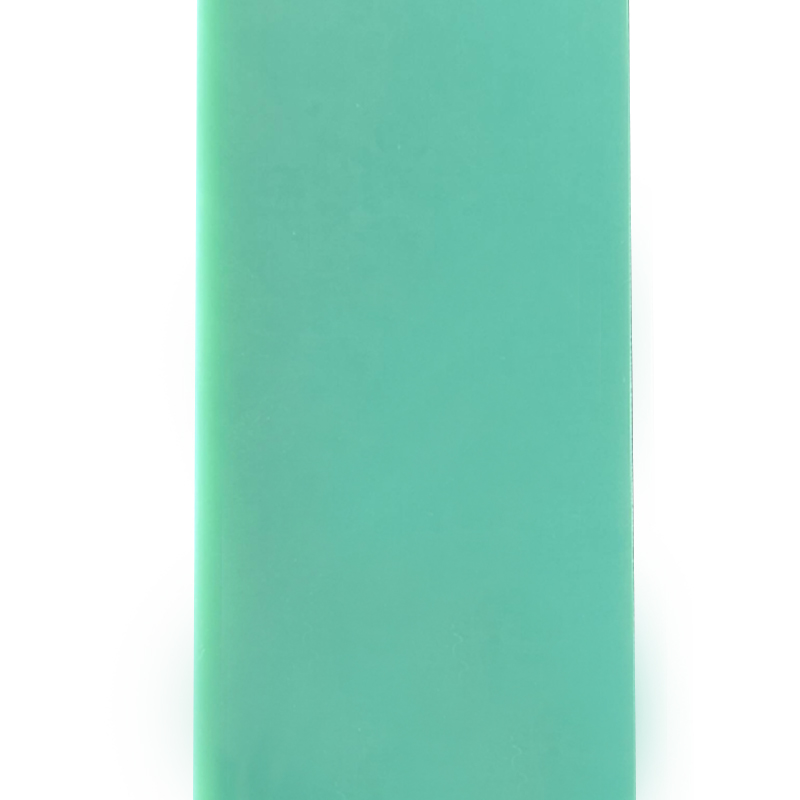

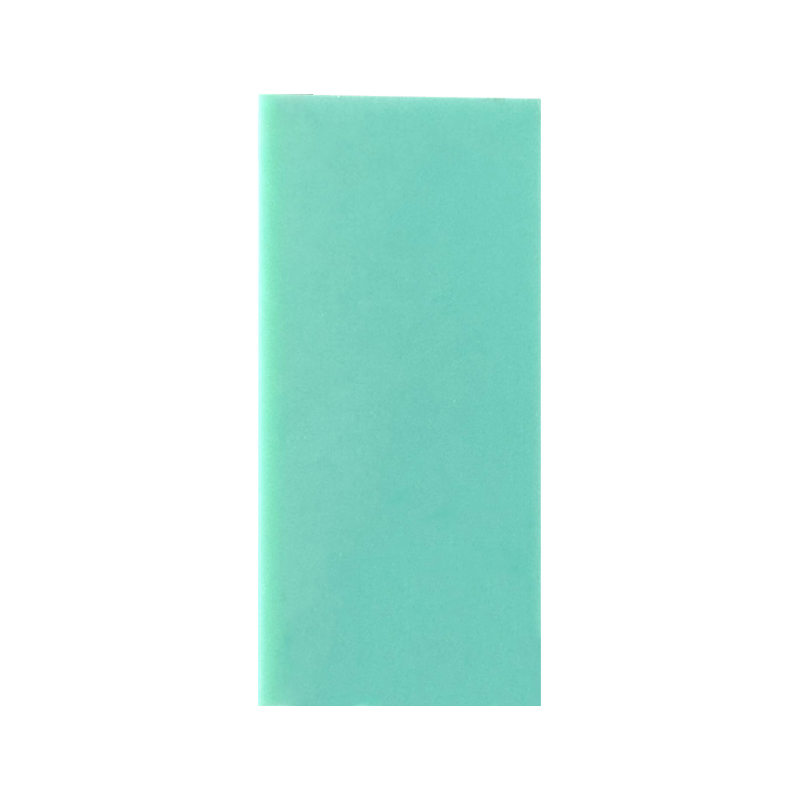

Epoxiharts glasfiberisoleringsskiva
Kontinuerliga E-glas tygskikt impregnerade med bromerat epoxiharts, formpressad vid 160°C och 14 MPa. Dielektrisk hållfasthet 20–28 kV/mm (ASTM D149), vattenabsorption ≤0,15 % efter 24 timmars nedsänkning. Drifttemperaturklass F (155°C) med UL 94 V-0 brännbarhetsklassning. Tjockleksområde 0,3 mm till 50 mm, tillgänglig i naturgrönt, vitt, gult och svart för elektrisk isolering och konstruktionsmontering.
Termisk klass F (155°C)
UL brandfarlighet 94 V-0
Dielektrisk 20–28 kV/mm
▸ Tekniska fördelar
  • Bågmotstånd: 180 sekunder utan spårning (ASTM D495), specificerad för högspänningsställverk och kontaktorer.
  • Låg förlustfaktor: Tan δ 0,015–0,02 vid 1 MHz, bibehåller signalintegriteten i högfrekventa PCB-applikationer.
  • Bearbetningsstabilitet: Gradfri borrning med hårdmetallverktyg; delaminering kontrollerad vid håldiametrar ≥0,8 mm.
  • Fuktbeständighet: Retention av isolationsmotstånd >95 % efter 96 timmar vid 95 % RH.
▸ Mekaniska & elektriska data
Böjhållfasthet (på längden) 350 – 450 MPa
Draghållfasthet 280 – 340 MPa
Tryckhållfasthet 350 – 420 MPa
Volymresistivitet 10⁷ – 10⁸ MΩ·cm
CTI (jämförande spårning) 175 – 200 V (PLC 3)
⎯
Måtttoleranser
0,5 – 1,6 mm ±0,10 mm
1,6 – 3,0 mm ±0,15 mm
3,0 – 6,0 mm ±0,20 mm
Längd/bredd ≤1000 mm ±2,0 mm
⎯
Termisk & kemisk
  • Kontinuerlig service: 130°C – 155°C
  • Värmeledningsförmåga: 0,25–0,35 W/(m·K)
  • Kemisk beständighet: aceton, etanol, mineraloljor
  • Undvik: koncentrerad svavelsyra
⎯
Bearbetningsparametrar
  • Skjuvning ≤3 mm tjocklek
  • Borrmatning: 0,05–0,10 mm/varv
  • Spindelhastighet: 20k–40k RPM
  • Förvärmning vid 80°C för stansning >2 mm
◆ Användningsfält (certifierade enligt IEC 60893, NEMA LI-1)
Ställverksbarriärer Samlingsskena stöder PCB-testfixturer Transformator distanser Motorspårkilar Bågränna plattor Isolerande brickor
RoHS-kompatibel · REACH SVHC-fri · Halogenfri kvalitet tillgänglig (IEC 61249-2-21)
Förvaring & hantering
▸ Håll platt på pallar med kantstöd. Maximal stapelhöjd 800 mm för att förhindra skevhet.
▸ Fuktighetsområde: 40% – 70% RH. Långvarig exponering >80% RH kan öka vattenabsorptionen över 0,3%.
▸ Undvik direktkontakt med koppar- eller nakna stålytor vid långtidsförvaring (oxidationsrisk).
Vanliga frågor och anteckningar
Max driftspänning? 2,5 kV per mm tjocklek för AC (60 % reduktion för DC).
Postformningsförmåga? Ingen termoformning efter härdning; Endast förimpregnerade ark.
Avgasning i vakuum? TML 0,45 %, CVCM 0,08 % — lämplig för vakuumkammare.
Warpage kontroll? Glödgning vid 120°C i 2 timmar minskar kvarvarande spänningar efter bearbetning.
ⓘ Certifieringsalternativ: MIL-I-24768, GB/T 1303.1, UL-godkänd (E-nummer tillgängligt). Batchspårbarhet ingår. Mekaniska värden baserade på 1,6 mm tjocklek, längsgående riktning.
