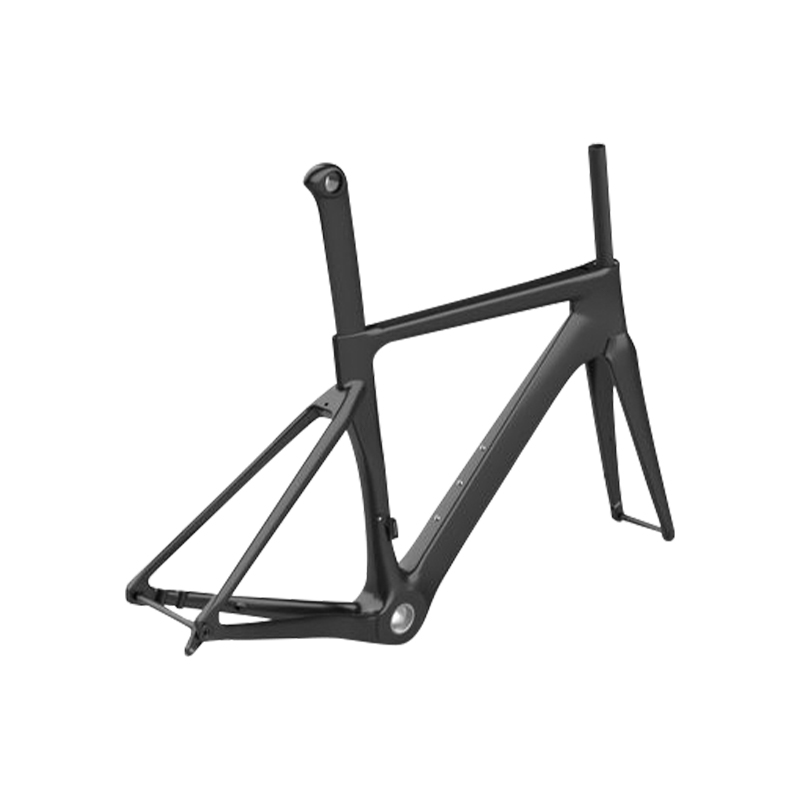

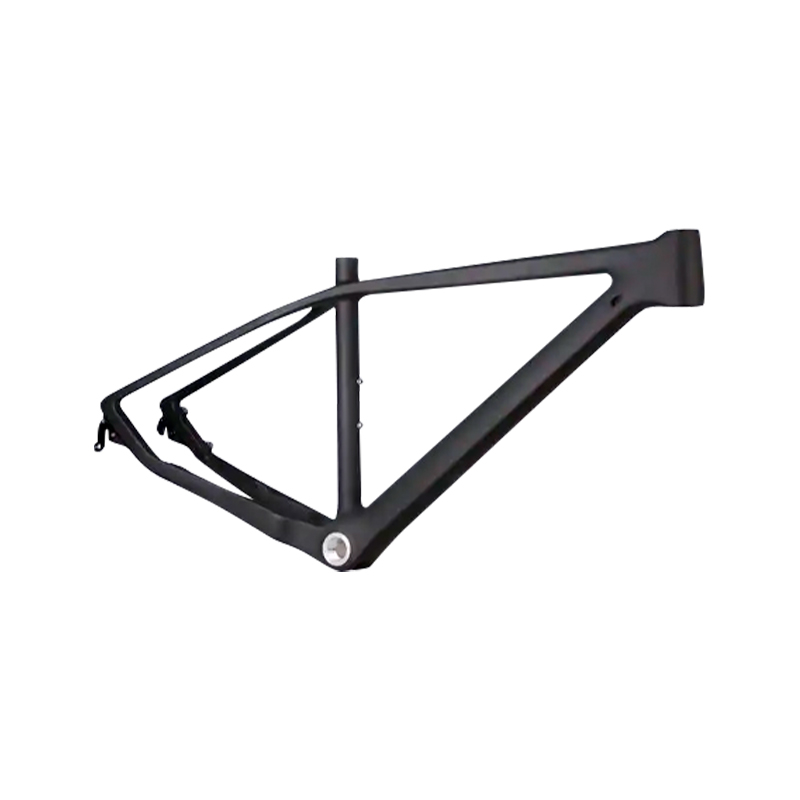

Cykelram i kolfiber

Cykelramar i kolfiber består av lager av kolfiber (vävda kolfiberlager) inbäddade i en epoxihartsmatris. Kolfibern ger den styrka, och hartset binder samman den. De flesta ramar är gjorda av flera lager av kolfiber/hartsmaterial (kallat "prepreg"), med olika kvaliteter och riktningar som beaktas på olika platser i ramen.
Fördelar:

  • Högt förhållande mellan styvhet och vikt;
  • Förbättrad formbarhet;
  • Kan gjutas till aerodynamiska rörformade profiler.
Kontakta oss
Tidigare：Höghållfast korrosionsbeständig Lätt paddleboardNästa：Kolfiber lätt pickleball paddel
omfattning
Tillverkningar - Kolfiber
Böjstyrka MPa 700-900
Draghållfasthet MPa 300-400
Kompressionsstyrkor MPa 150-250
Elasticitetsmodul GPA 200-300
Tätheter g/cm 3 1.8
MONOKOCK · HÖG MODUL
Cykelram i kolfiber
Monocoque konstruktion med Toray T700, T800 och M40J kolfiber prepreg med EPS intern gjutning. Ramens viktområde 850–1150 g (storlek M, skivbromsversion). Uppläggningsschema konstruerat för anisotropisk styvhetsfördelning: sidostyvhet för huvudröret 120 N·m/° (EN 14781 standard), bottenfästes vridstyvhet 180 N·m/° under 50 N·m vridmoment. Utfallstolerans ±0,5 mm, presspassat BB86-skalkoncentricitet inom 0,05 mm.
Vikt (M) 850–1150g
BB-styvhet 180 N·m/°
Gaffelförskjutning 43–48 mm
◆
Strukturella fördelar
  • → Specifikt styvhetsförhållande: 105–120 kN·m/kg, överstigande aluminium 6061 (25 kN·m/kg) och stål (20–22 kN·m/kg) under lika stor vikt.
  • → Vibrationsdämpning: Modal dämpningskoefficient 0,025–0,035 vid 50–200 Hz, vilket minskar överföringen av vägprat till kontaktpunkter.
  • → Slaghållfasthet: Falltestprestanda enligt EN 14766: ingen strukturell fraktur efter att 22 kg tappats från 450 mm höjd.
  • → Korrosionsbeständighet: Opåverkad av svett, saltspray eller UV-exponering (testad enligt ASTM B117, 500 timmar).
◆
Geometrisk och uppläggsdata
Kedjestagets längd 405–425 mm (storleksberoende)
Huvudrörets vinkel 71°–73,5°
Nedre fäste fall 65–75 mm
Fibervolymfraktion 58 % – 65 %
Antal lager (DT-area) 12–18 lager (0°/45°/90° orientering)
01
Mekanisk validering
Utmattningstest enligt ISO 4210-6: 100 000 cykler vid 1 200 N belastning applicerad på pedaler, ingen sprickutbredning. Huvudrörets slag: 18 kN statisk belastning utan fel.
02
Yta & finish
Matt UD, glansig twill eller rå kolexponerad finish. Klarlacktjocklek 40–60 μm, UV-stabil med gulfärgning ΔE < 1,5 efter 500 timmar QUV.
03
Kompatibilitet
Avsmalnande huvudrör (1-1/8” till 1-1/2”), gängat BB86-92 eller T47 bottenfäste, plattmonterad skivbroms (160/140 mm rotor), genomgående axel 12x100/12x142 mm.
⚙
Applikationssegment
Roadracing Endurance/Gran Fondo Grus all-road Bancykling Elcykelkonvertering (certifierad)
▸ Monterings- och vridmomentspecifikationer
  • Spindelplattans bultar: 5–6 N·m (kolmonteringspasta krävs på styrröret)
  • Bottenfästes koppar: 40–50 N·m (gängad) / presspassning kräver Loctite 641
  • Skivbromsokbultar: 8–10 N·m (medelhållfast gänglåsare)
  • Växlarhängare: 3–4 N·m, utbytbar dropout typ UDH-kompatibel
▸ Underhålls- och hanteringsanteckningar
  • Undvik att klämma fast på toppröret eller sätesröret; använd endast arbetsställsklämma på sadelstolpen.
  • Inspektera för delaminering efter krasch med hjälp av ett mynttryckstest (hörbar tonhöjdsförändring indikerar separation).
  • Överskrid inte 8 N·m på någon kolgränssnittskomponent utan bricka eller vridmomentbegränsare.
  • Förvaringstemperatur -10°C till 50°C, undvik direktkontakt med aceton eller bromsvätska.
ⓘ
Maxvikt för förare
120 kg (inklusive redskap) för väg-/grusvarianter; 150 kg för förstärkt e-cykelcertifierad version.
ⓘ
Garantitäckning för färg
2 år mot delaminering eller klarlackning. Stenskott ej täckta.
ⓘ
Di2/EPS intern routing
Kompatibel med Shimano Di2, SRAM AXS, Campagnolo EPS. Interna kanaler för 4 trådar.
! ISO 4210-6 certifierad. Batchserienummer för spårbarhet. Layup optimerad för 75 kg förarvikt; anpassning tillgänglig för styvhetsjustering.
